Disipador histerético Dampo 1505

Dampo 1505 es un disipador de energía sísmica de tipo histerético desarrollado y patentado
en México. El dispositivo aprovecha el comportamiento histerético del acero por medio de
rotaciones plásticas y su diseño innovador posibilita cualquier combinación de resistencia y
desplazamiento requerido.

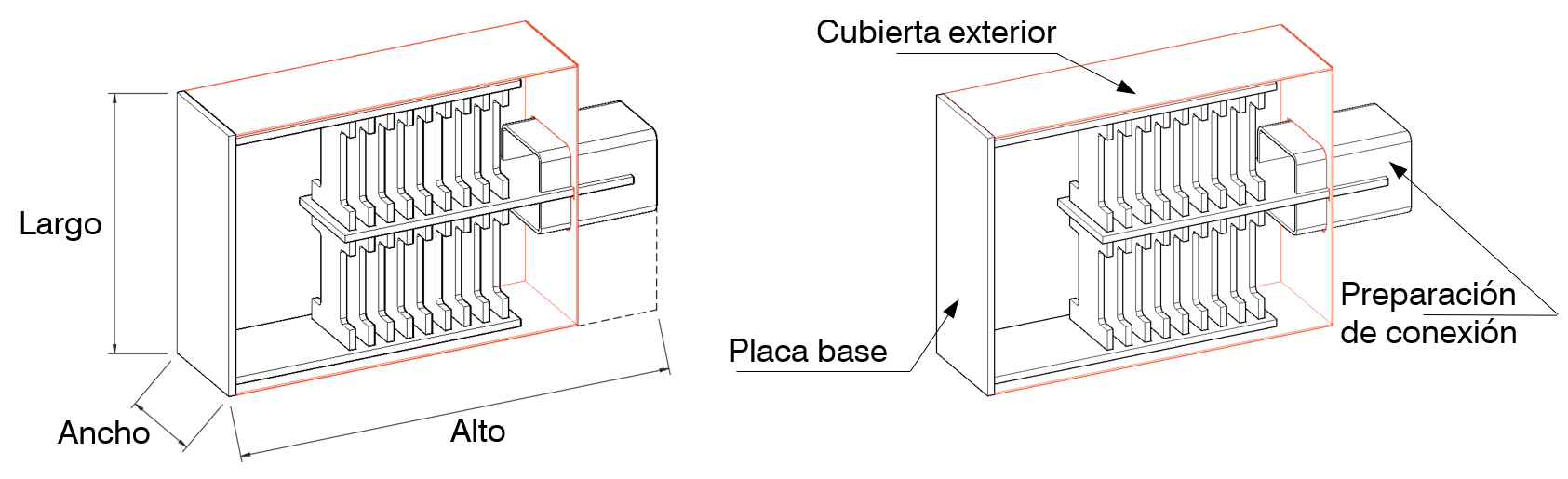

Figura 1. Características generales del disipador Dampo 1505

Figura 1. Características generales del disipador Dampo 1505

El disipador incluye una cubierta exterior que protege al dispositivo y una preparación de conexión con una sección de perfil OR. La designación del perfil será la requerida para el contraviento de conexión (no incluido).

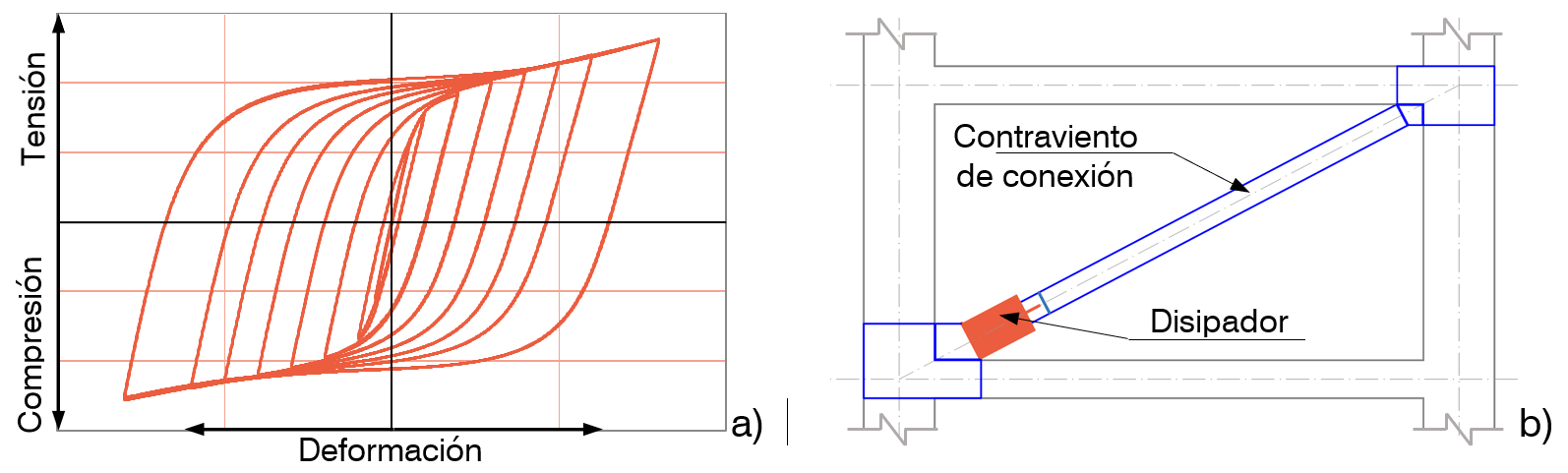

Figura 2. Curvas de histéresis y croquis de colocación del disipador Dampo 1505

Gracias a su diseño, el disipador Dampo 1505 presenta un comportamiento no lineal estable tanto en tensión como en compresión, como se observa en la Figura 2a. Este desempeño lo hace ideal para incorporarlo en estructuras sismorresistentes. Los dispositivos se instalan en línea con contravientos de conexión como el mostrado en la Figura 2b.



Figura 2. Curvas de histéresis y croquis de colocación del disipador Dampo 1505

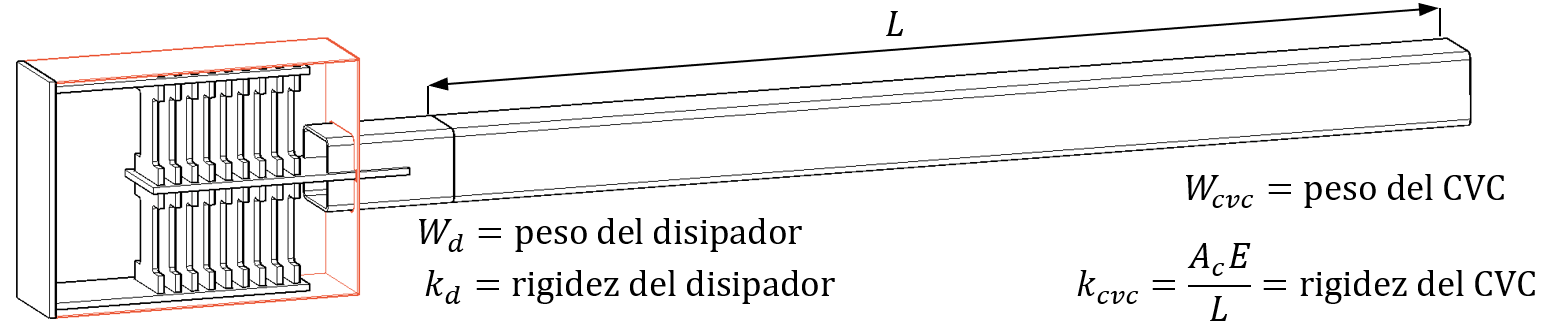

Figura 3. Definición de variables para la modelación
Los disipadores Dampo 1505 se pueden modelar en programas comerciales como un elemento equivalente con comportamiento no lineal, en algunos programas se define como “link”. Los parámetros requeridos para modelar el comportamiento del disipador son la rigidez (\(k_d\)) y la fuerza de diseño (\(f_d\)) . Es importante también revisar la rigidez y resistencia del contraviento de conexión (CVC).

La Tabla 2 muestra los parámetros para modelar de manera no lineal el dispositivo en los programas comerciales. Se recomienda usar el modelo “Plastic Wen”. Los valores de  (\( k_d\)),   \(W_d\),   \(F_d\)   se pueden obtener de la Tabla 1 de acuerdo con las necesidades de su proyecto. El valor de \(k_c\) corresponde a la rigidez axial del contraviento que se calcula con la ecuación de la Figura 3.

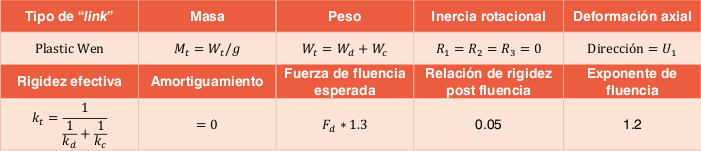

Tabla 2. Parámetros para definir el elemento equivalente en software de análisis estructural

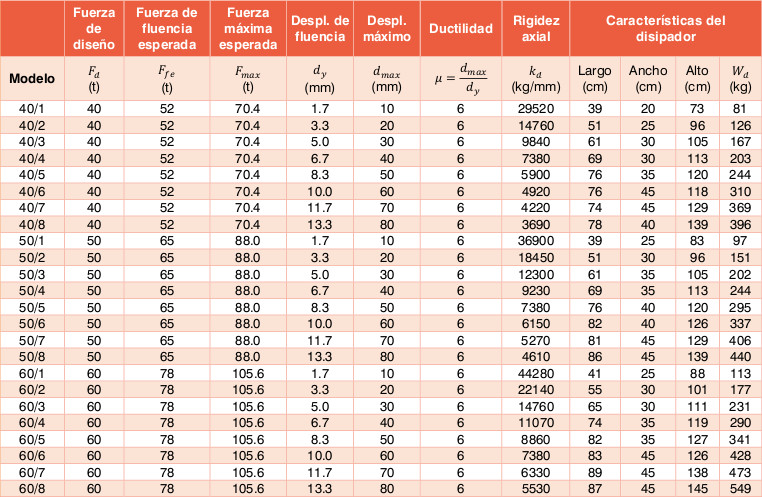

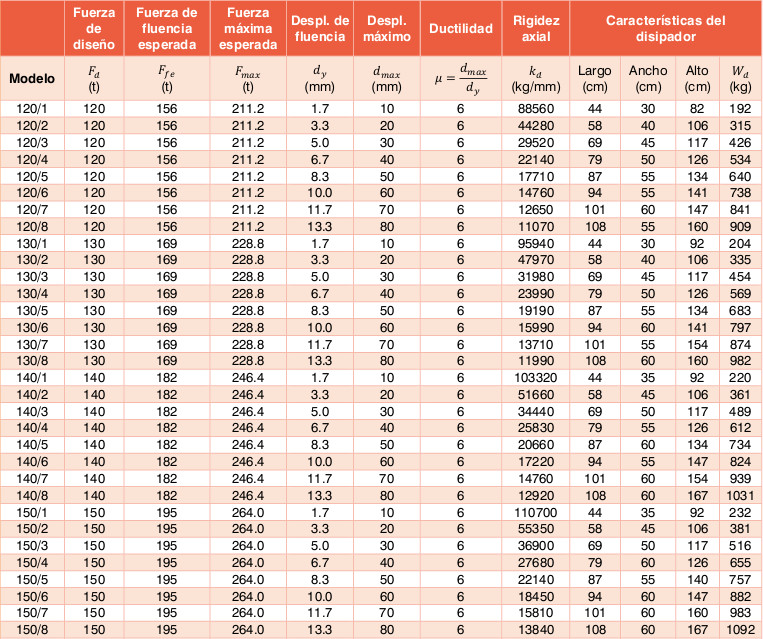

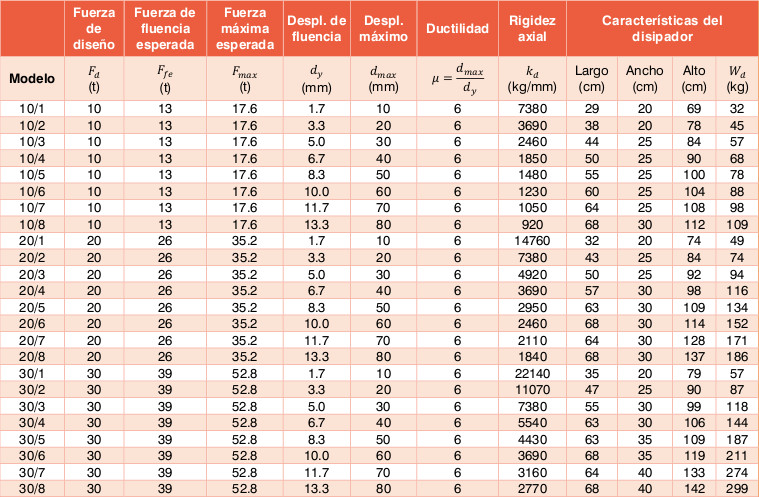

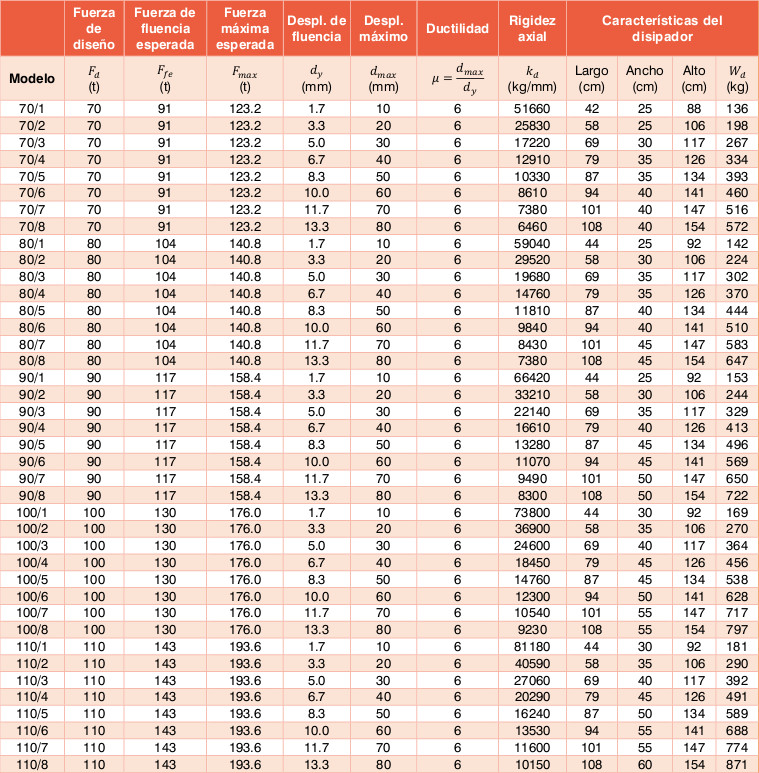

Tabla 1. Propiedades de los disipadores Dampo 1505
Nota: En las tablas se presentan las características de disipadores típicos, es posible incrementar la fuerza de diseño de los disipadores y ajustar las características de acuerdo con las necesidades de su proyecto.
